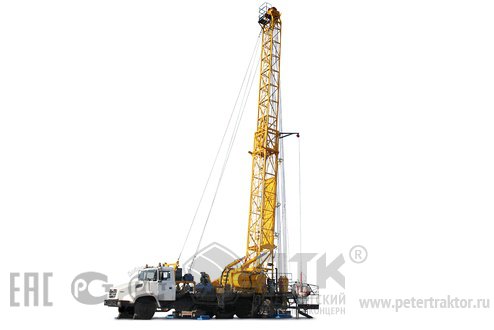

Подъемная установка для освоения и ремонта скважин УПА 60а 60/80

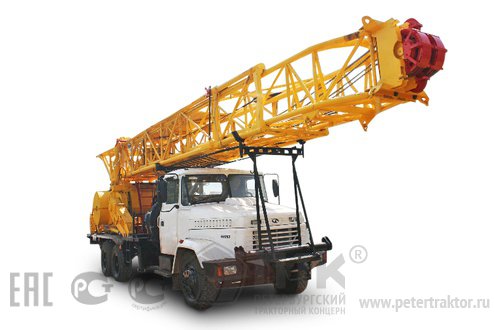

Подъемная установка для освоения и ремонта скважин УПА 60а 60/80

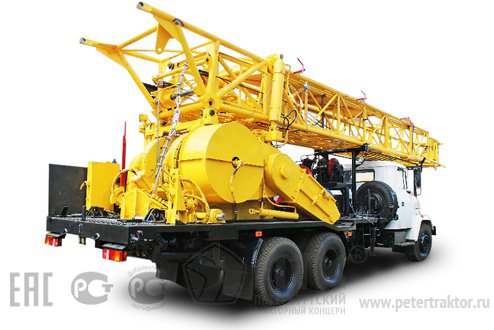

Подъемная установка для освоения и ремонта скважин УПА 60а 60/80
Подъемная установка для освоения и ремонта скважин УПА 60а 60/80
Подъемная установка для освоения и ремонта скважин УПА 60а 60/80

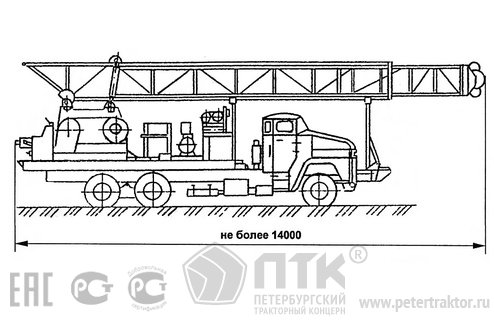

Схема подъемной установка для освоения и ремонта скважин УПА 60а 60/80
Схема подъемной установка для освоения и ремонта скважин УПА 60а 60/80
Подъемная установка для освоения и ремонта скважин УПА 60а 60/80
Подъемная установка для освоения и ремонта скважин УПА 60а 60/80

Подъемная установка, размещенная на автомашине КрАЗ 65053, 63221, предназначена для ремонта и освоения скважин, и включает в себя: трансмиссию, лебедку, мачту с талевой системой, гидравлическую систему и систему управления.

Подъемная установка УПА60А 60/80 позволяет производить следующие операции: переезд от скважины к скважине, монтаж-демонтаж на скважине, спуско-подъемные операции с насосно-компрессорными, бурильными и обсадными трубами и насосными штангами: промывка песчаных пробок, глушение скважин, циркуляция промывочного раствора при бурении, фрезерование и другие работы: разбуривание цементных стаканов, бурение, фрезерование и др.; проведение ловильных и других работ при ликвидации аварий на скважине.

Условная глубина скважин
- при ремонте и освоении – 4 000 м
- при бурении – 2 000 м

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ ПОДЪЕМНОЙ ДЛЯ ОСВОЕНИЯ И РЕМОНТА СКВАЖИН УПА 60А 60/80

Номинальная грузоподъемность на крюке, кН (т)

600 (60)

Допускаемая нагрузка на крюке, кН (т)

800 (80)

Монтажная база

Шасси КрАЗ-65053, 63221 с приводом двигателя типа ЯМЗ-238 мощностью 220кВт (240 л.с.) при 35с-1 (2100об/мин)  ТУ 37.001.1285-85

Лебедка

Двухскоростная, однобарабанная, с цепным приводом, двухленточным тормозом и шинно-пневматическими муфтами для включения барабана

Чисто скоростей лебедки

8

Скорость подъема талевого блока, м/с:



Минимальная для нагрузки 60 т.с.

0,19 ± 5%

Минимальная для нагрузки 80 т.с.

0,14 ± 5%

Максимальная без нагрузки

1,6 ± 5%

Скорость спуска до нагрузки от 60 до 80 т.с., м/с, не более

1,2 ± 5%

Длина бочки барабана, мм

600

Диаметр бочки барабана, мм

420

Мачта

Телескопическая, наклонная, двухсекционная с ограничителем выдвижения верхней секции и отбойным щитом, с механизмом перепуска талевого каната, гидроаутригерами и фундаментальной плитой.

Высота мачты от земли до оси кронблока, м

22 ± 0,4

Оснастка

3 х 4

Диаметр каната, мм, не менее

25

Кратность полиспаста

6

Подъем в рабочее положение

Двумя гидравлическими домкратами

Выдвижение верхней секции

Канатно-блочное при помощи основной лебедки

Ограничитель подъема крюкоблока

Пневматический с поперечным канатом на мачте.

Гидросистема:

Двухконтурная

Монтажная

для привода аутригеров, гидроцилиндров подъема мачты

Номинальное давление, Мпа

10

Рабочая

Для привода гидроротора, гидроключа, гидрораскрепителей, вспомогательной лебедки

Тип насоса

аксиально-поршневой МН 250/160

Номинальное давление, Мпа

15

Гидравлические аутригеры

С раздельным приводом, фиксация резьбовыми гайками

Освещение мачты и оборудования

Во  взрывозащищенном исполнении

Основное

от промысловой сети

Напряжение, В

220

Аварийное

От транспортной базы

Напряжение, В

24

Аварийный останов двигателя

Воздушная шиберная заслонка с пневматическим приводом

Ограничитель грузоподъемности

На базе индикатора веса ИВЭ-50

Расположение площадки бурильщика

На левой стороне в задней части агрегата (Обеспечивает видимость всей траектории движения крюкоблока)

Прибор выверки горизонтального положения платформы агрегата

Пузырьковый

Управление подъемом нижней секции мачты.

Дистанционное, 8м

Вспомогательная гидроприводная лебедка

ЛВС-3,5Г

Допускаемая нагрузка на крюке, т.с.

3

Звуковая сигнализация:



Аварийная

Автоматическая с использованием звукового сигнала транспортной базы

Рабочая

От пневмосистемы

Габаритные размеры подъемной установки в транспортном положении, мм (длина, ширина, высота)

14000х4300х2500

Полная масса подъемной установки  в транспортном положении, не более, кг

25 000

Срок службы подъемной установки, лет

9



Мы работаем по всей России и СНГ. Если вы находитесь в Санкт-Петербурге, Москве, Ямало-Ненецком АО, Республике Алтай, Краснодарском крае, Красноярском крае, Республике Саха(Якутия), Новосибирской области, а также других регионах России - по всем вопросам покупки тракторов звоните по телефону (812) 645-70-40 или отправляйте сообщения через форму обратной связи - наши менеджеры незамедлительно свяжутся с Вами.

Вы можете купить "Подъемная установка для освоения и ремонта скважин УПА 60а 60/80" в ЗАО "Петербургский Тракторный Концерн", позвонив по телефону (812) 645-70-40.
